proportionale Hydraulik Stufe 2:
Komposition der verschiedenen Stufen
▼
Doppelschaftzylinder
Artikelnummer: HY9225
- Aus Stahl, Pmax = 150 bar
- Durchmesser ø16/ø32/ø16mm x 300mm Lauflänge
- Zwei Schnellstecker R 1/4”
- Mit Nockengewinden am Schaftende
Zylinder mit Transduktor
Artikelnummer: HY9300
- Linearantrieb mit Positionserkennung
- Durchmesser: 32mm, Lauflänge: 200mm
- Widerstand R = 5 kΩ
- Umfasst Kabel mit Ø4mm, Sicherheitsbuchsen, Kabellänge 1,5m
- Zwei Schnellstecker R 1/4”
Hydraulikmotor
Artikelnummer: HY9220
- Gerotor-System
- Kubikzahl: 12,5 cm³/rev.
- Mit achsenmontiertem Schwungrad
- Zwei Schnellstecker R 1/4”
- System zur Befestigung am Panel

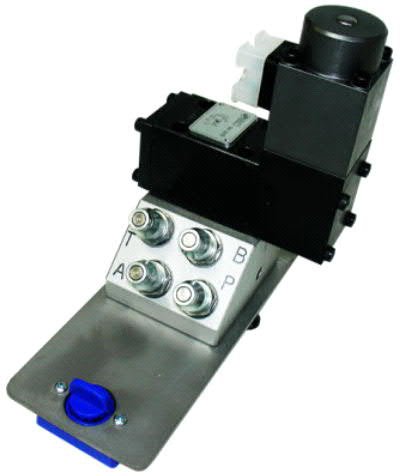

Proportionales Druckbegrenzungsventil
Artikelnummer: HY9305
- Regelt den Maximaldruck mithilfe eines elektrischen Steuersignals
- Mit Haupt- und Pilotstufe
- Regulierungsdruck: 0 ÷ 64 bar
- Max. Volumenstrom: 60 l/min
- Auf Grundplatte mit Schnellsteckern R 1/4”
- Normalisiertes Ventil TN 6
- *Anschlussteil für Proportionalspule SAI9303 erforderlich

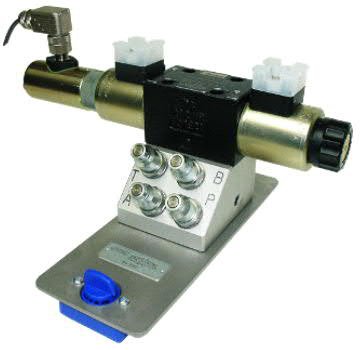

Proportionales 4/3-Verteilerventil mit Positionssensor
Artikelnummer: HY9308
- 4/3-Wege-Ventil mit progressiver Öffnung abhängig vom elektrischen Steuersignal
- Enthält Positionssensor für internen Schieber
- Direktsteuerung, Federzentrierung
- Mittelstellungen geschlossen
- Nominale Durchflussmenge Q = 6 l/min
- Maximaldruck: 315 bar
- Mit LVDT-Positionssensor mit Schiebervorrichtung
- Auf Grundplatte mit Schnellsteckern R 1/4”
24V-Netzgerät
Artikelnummer: HY9040-I0
- Eingangsspannung: 110 V – 240 V Wechselstrom
- Ausgangsspannung: 24 V Gleichstrom / 5 A
- Kurzschlussfest und mit Überlastschutz
- Eingangsschalter mit LED-Anzeige
- Integriertes Versorgungskabel
- Elektrobuchse ø4 mm
- Schutzgehäuse mit bedruckter Abdeckung
Schaltersatz
Artikelnummer: HY9042
- Zwei Druckschalter mit Rückholfeder
- Wahlschalter für zwei Positionen
- Elektrobuchse ø4 mm
- Schutzgehäuse mit bedruckter Abdeckung
Schaltersatz mit Relais
Artikelnummer: HY9041
- Drei Relais mit 24-V-Spule und vier umschaltbaren Kontakten
- Jedes Relais mit LED-Anzeige für Aktivierung
- Elektrobuchse ø4 mm
- Schutzgehäuse mit bedruckter Abdeckung
Kabelsatz
Artikelnummer: HY9046
- Fünf rote Kabel, Länge 1,5 m
- Fünf schwarze Kabel, Länge 1 m
- Zehn gelbe Kabel, Länge 0,5 m
- Fünf blaue Kabel, Länge 0,25 m
Endlagenschalter
Artikelnummer: HY9231
- Betätigung mit versenkbarem Rollenhebel
- Ein Kontakt NO, ein Kontakt NC
- Transparentes Gehäuse, Position der Rolle umkehrbar
- Elektrobuchsen ø4 mm
Satz Anschlüsse für Proportionalspulen
Artikelnummer: HY9303
- Anschlüsse mit LED-Anzeige (Display)
- Länge 1,5 m
- Umfasst zwei Einheiten (schwarz und grau)

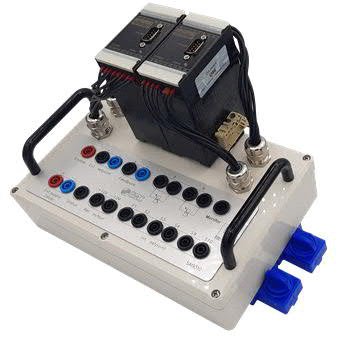

Digitale Verstärkerkarten für Proportionalspulen
Artikelnummer: HY9310
- Elektronisches Gerät zur Eingabe des Sollwertes
- Steuerung und Regelung von Systemen mit Proportionalmagnetventilen
- Mikroprozessorgesteuert, grafische Darstellung der Parameter am PC
- Interne und externe Sollwerteingabe möglich
- Leistungsrampen auf/ab fahrbar

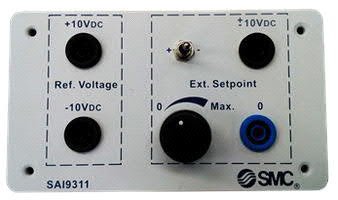

Generator externer Sollwerte
Artikelnummer: HY9311
- Elektronisches Gerät zur Eingabe des Sollwertes für digitale Verstärkerkarten HY9310
- Mehrfachpotentiometer, Ausgangsspannung 0 ~ ±10 VDC
- Im Schutzgehäuse mit Aufdruck
- Anschlüsse mit farbigen Sicherheitsbuchsen ø4 mm

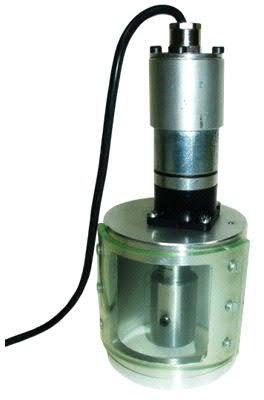

Analoger Geschwindigkeitstransduktor
Artikelnummer: HY9312
- Zur Montage auf dem Motor
- Liefert Spannung proportional zur Drehgeschwindigkeit
- Ausgang 0 ÷ ±10 VDC, bidirektional
- Mit Kopplung für Motor HY9220
- Sicherheitsanschlusskabel ø4 mm
Analoger Positionstransduktor
Artikelnummer: HY9313
- Zur Montage auf dem Motor
- Liefert Spannung proportional zum Drehwinkel
- Ausgang 0 ~ 10 VDC, bidirektional
- Widerstand R = 4,7 kΩ
- Mit Kopplung für Motor HY9220
- Sicherheitsanschlusskabel ø4 mm

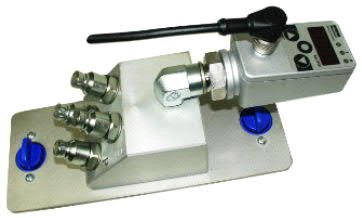

Drucktransduktor mit Digitalanzeige
Artikelnummer: HY9314
- Wandelt den anliegenden Druck in proportionales elektrisches Signal um
- Druckbereich: 0 ~ 64 bar
- Ausgang 4 ~ 20 mA
- Integrierte Presostatfunktion
