Hydraulik Stufe 2:
Komposition der verschiedenen Stufen
▼
Zweifachwirkender Zylinder
Artikelnummer: HY9239
- Stahl, ø32/ø16mm x 200mm Lauflänge
- Bereichsübersicht 1,33 : 1
- Zwei Schnellstecker R 1/4”
- Mit Nockengewinde am Schaftende
Gegengewicht
Artikelnummer: HY9230
- Für seitliche Befestigung am Panel
- Gewicht 18kg
- Zweifachwirkender Zylinder ø20/ø12 x 150mm Lauflänge
- Transparentes Schutzgehäuse aus Methacrylat
- Zwei Schnellstecker R 1/4"

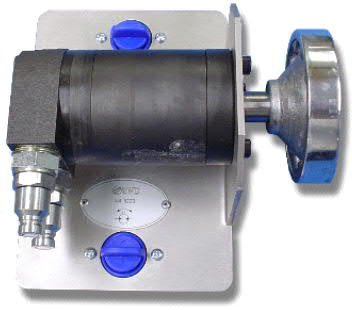

Hydraulikmotor
Artikelnummer: HY9220
- Gerotor-System
- Kubikzahl 12,5 cm³/rev.
- Mit achsenmontiertem Schwungrad
- Zwei Schnellstecker R 1/4”

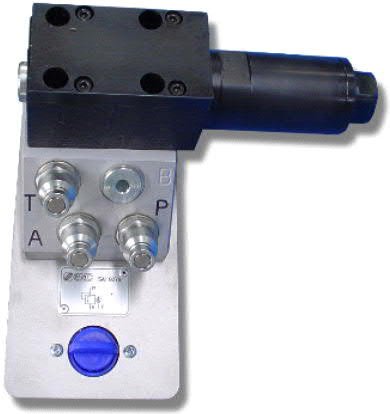

Druckbegrenzungs-Schieberventil
Artikelnummer: HY9279
- Ventil öffnet bei erreichtem Eingangsdruck
- Direktgesteuerter Schieber mit Dämpfer
- Druckbereich 2 ... 64 bar
- Schnellstecker R 1/4”

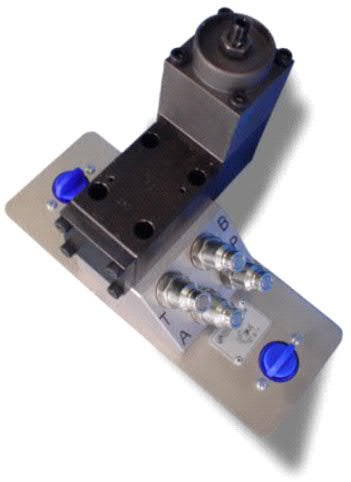

Druckbegrenzungsventil mit Vorsteuerung
Artikelnummer: HY9218
- Zweistufiges Überdruckventil mit Haupt- und Pilotstufe
- Kann als Sequenzventil arbeiten
- Schaltet von P nach A beim eingestellten Druckwert
- Indirektsteuerung des Schiebers
- Druckbereich 2 ... 64 bar
- Mit Schnellsteckern R 1/4”

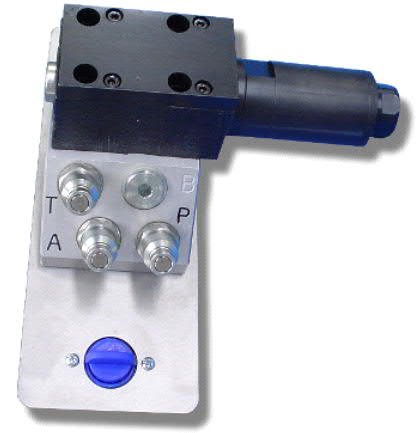

Dreiwege-Druckminderventil
Artikelnummer: HY9219
- Zur Druckregelung am Ausgang A
- Direktgesteuert
- Regelbereich 2 ... 64 bar

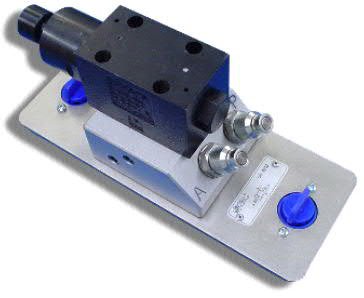

2/2-Verteilerventil mit Rollenhebel
Artikelnummer: HY9253
- 2/2-Wege-Ventil mit externer Betätigung
- Betätigung mit Rollenhebel, Rückholfeder
- Grundstellung geöffnet
Satz mit zehn Schläuchen
Artikelnummer: HY9240
- 8x NW6 x 500mm
- 2x NW6 x 1000mm
- ?
Verteilerplatte mit Manometer
Artikelnummer: HY9209
- Manometer mit 4 Anschlüssen
- Manometer ø63, 0 ... 100 bar
- Glycerindämpfung
- Schnellstecker R 1/4"

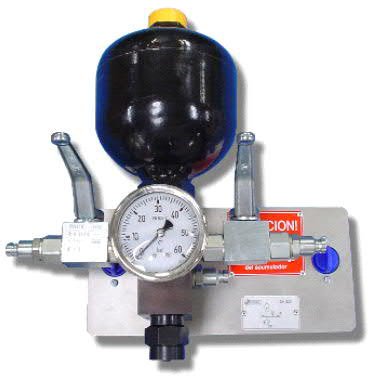

Membranakkumulator
Artikelnummer: HY9221
- Mit Sicherheitsblock
- Abnahme durch TÜV oder ähnlich zertifiziert
- Mit zwei Überströmventilen und einem Sicherheitsventil
- Mit Stickstoff befüllt, Stickstoffdruck 20 bar
- Schnellstecker R 1/4”
- Volumen 0,7 dm³
