Pneutrainer 400

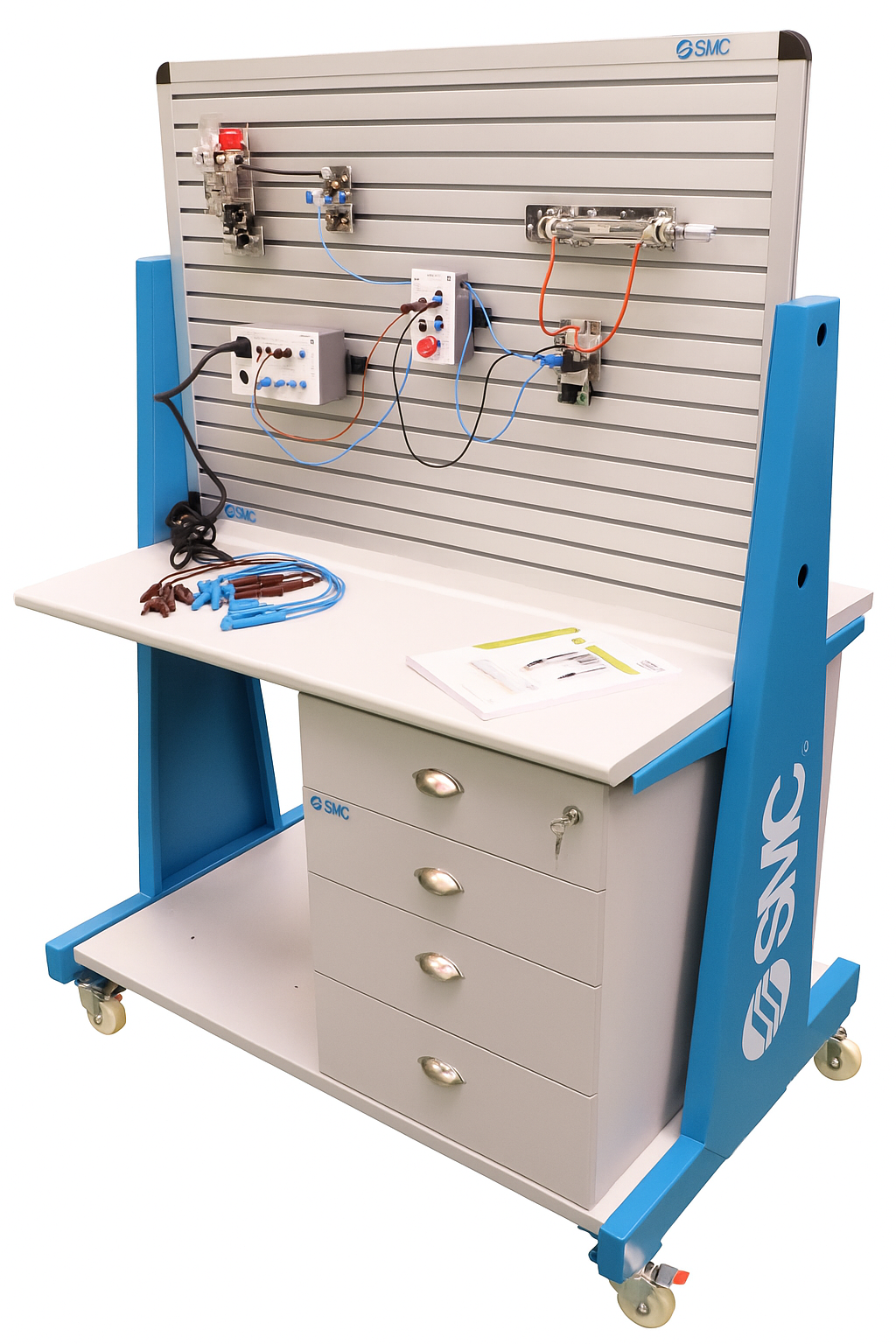

PNEUTRAINER-400

Der PNEUTRAINER 400 ist ein modulares Schulungssystem für Pneumatik und Elektropneumatik. Es wurde speziell entwickelt, um praxisnahe Fähigkeiten im Bereich der Steuerung und Automatisierung zu vermitteln. Seine modulare Struktur ermöglicht die Anpassung an individuelle Ausbildungsanforderungen und eine zeitlich gestaffelte Investition.

Er wird in sechs Standardkombinationen angeboten, die so ausgelegt sind, dass sie die Schulungsanforderungen der verschiedenen Stufen erfüllen. Der Benutzer kann außerdem personalisierte Kombinationen zusammenstellen oder bestehende Standardkombinationen erweitern.

Standardkombinationen

PNEU-401

Kombination Grundlagen Pneumatik

Grundlagen

PNEU-402

Kombination fortgeschrittene Pneumatik

Fortgeschritten

PNEU-403

Kombination Elektropneumatik

Elektro

PNEU-404

Kombination fortgeschrittene Elektropneumatik

Elektro+

PNEU-405

Kombination Pneumatik & Elektropneumatik

Kombi

PNEU-406

Kombination Proportionalpneumatik

Proportional

Komposition der verschiedenen Stufen

Schnellzugriff:

Auflistung der Komposition der verschiedenen PNEUTRAINER-400 Stufen:

PNEU-401, Grundlagen Pneumatik:

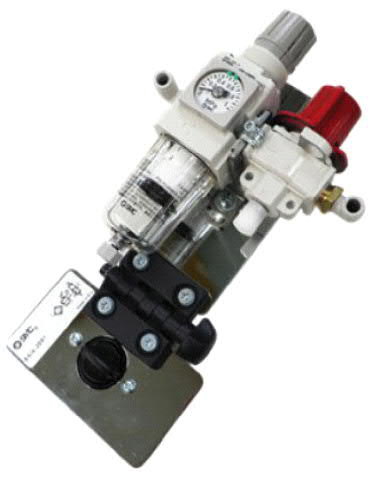

Luftbehandlungseinheit mit 3/2-Verteilerventil

Luftbehandlungseinheit mit 3/2-Verteilerventil

Artikelnummer: PN4091

  • mit Filter, Regler und Manometer bis 1 MPa
  • Filterung: 5 µm
  • mit 3/2-Ablassventil und Dämpfer für Anschluss/Trennen der restlichen Kreisläufe
  • horizontal und vertikal montierbar

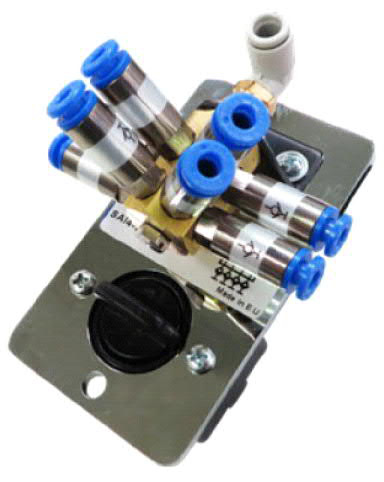

Verteilerblock mit Rückschlagventilen

Verteilerblock

Artikelnummer: PN4092

  • Verteilerblock mit 8 Ausgängen mit Schnellstecker mit Rücklaufsperre
  • direkter Anschluss an die Luftaufbereitungseinheit
Zylinder einfachwirkend

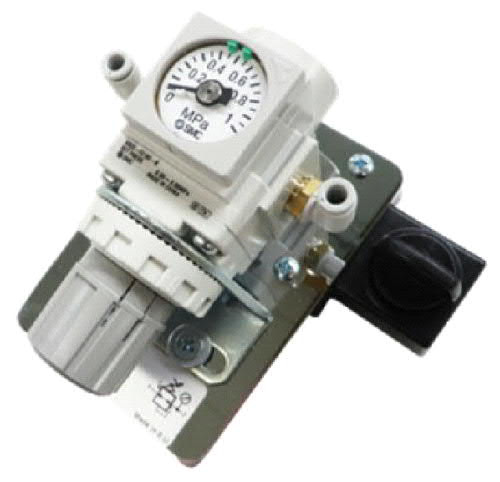

Druckregler mit Manometer

Artikelnummer: PN4005

  • Arbeitsdruck 0-0,1 MPa
  • Manometer mit 2 Skalen (MPa und psi)
Zylinder doppeltwirkend

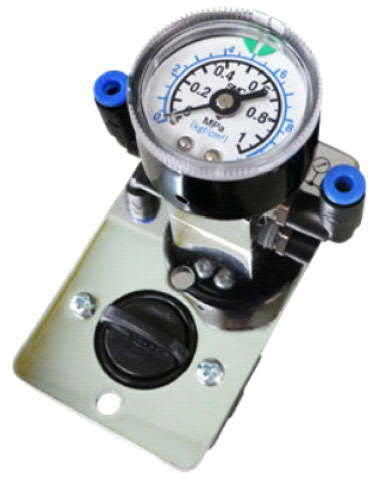

Manometer 1 Mpa

Artikelnummer: PN4004

  • Manometer mit 2 Eingängen und Skalen (0-0,1 MPa/0-140 psi)

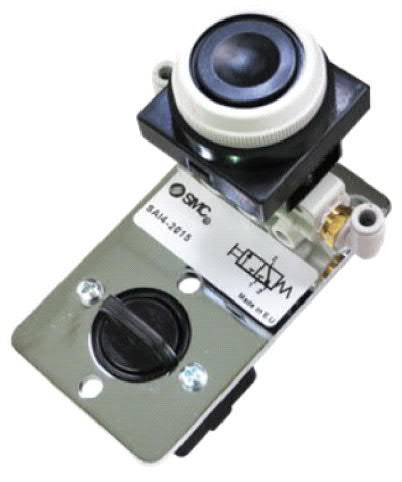

3/2-Wegeventil Handbetätigung (Druckknopf grün)

3/2-Ventil mit Bedienungsknopf

Artikelnummer: PN4015

  • offener Druckschalter mit Rückholfeder

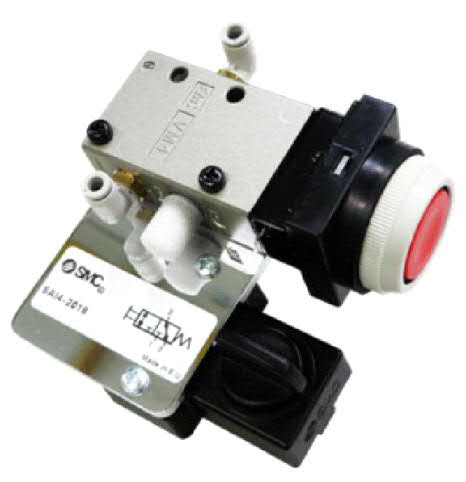

ODER-Ventil

3/2-NC/NO-Ventil mit Bedienungsknopf

Artikelnummer: PN4018

  • 3/2-Wegeventil
  • mit Anwender je nach Anforderung von NO auf NC umstellbar
  • Druckschalter mit Rückholfeder

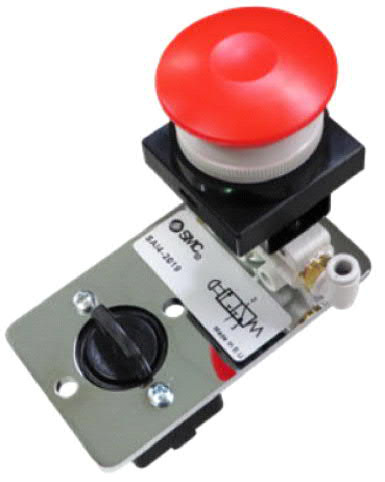

UND-Ventil

3/2-NC/NO-Ventil mit Bedienungsknopf

Artikelnummer: PN4019

  • Notschalter (Pilztaster) mit Rückholfeder

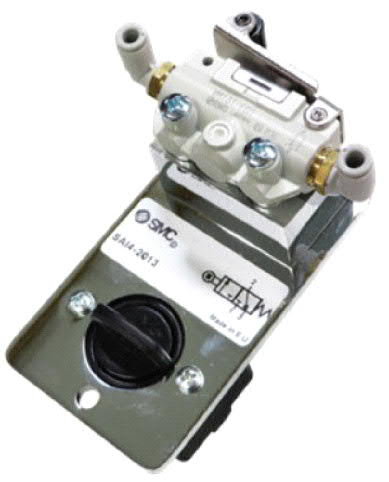

5/2-Wegeventil monostabil pneumatisch betätigt

FC-schließendes 3/2-NC-Ventil

Artikelnummer: PN4013

  • betätigt mit Rollenhebel

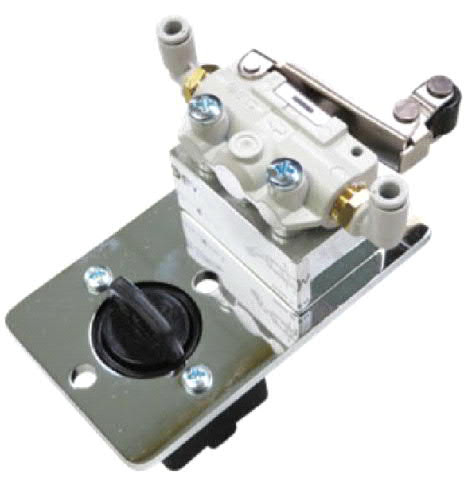

5/2-Wegeventil bistabil pneumatisch betätigt

FC-schließendes 3/2-NC-Ventil

Artikelnummer: PN4014

  • mit versenkbarem Rollenhebel
3/2-Wegeventil Handbetätigung (Druckknopf rot)

FC-schließendes 3/2-NC-Ventil

Artikelnummer: PN4016

  • mit Bedienschalter
  • mit versenkbarem Rollenhebel
Druckregler mit Manometer

5/2-Ventil

Artikelnummer: PN4021

  • Auswahlschalter mit 2 Stellungen
3/2-Wegeventil pneumatisch betätigt, monostabil

Monostabiles 3/2-NC/NO-Ventil

Artikelnummer: PN4020

  • mit pneumatischer Betätigung

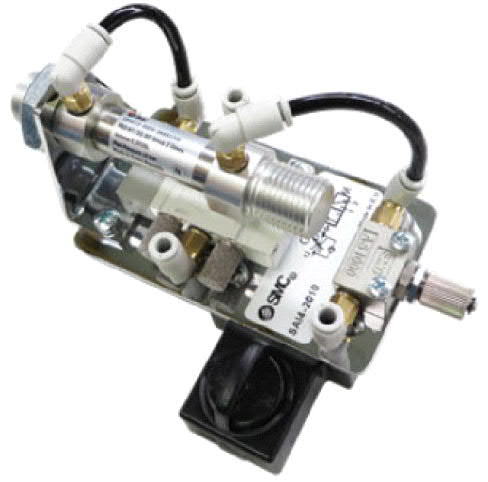

Umstellbares 3/2-NC-Ventil

Umstellbares 3/2-NC-Ventil

Artikelnummer: PN4010

  • mit Zeitgeber

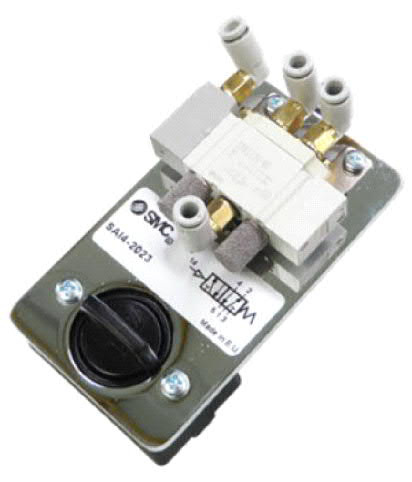

Monostabiles 5/2-Ventil

Monostabiles 5/2-Ventil

Artikelnummer: PN4023

  • mit pneumatischer Betätigung
Bistabiles 5/2-Ventil

Bistabiles 5/2-Ventil

Artikelnummer: PN4024

  • mit pneumatischer Betätigung

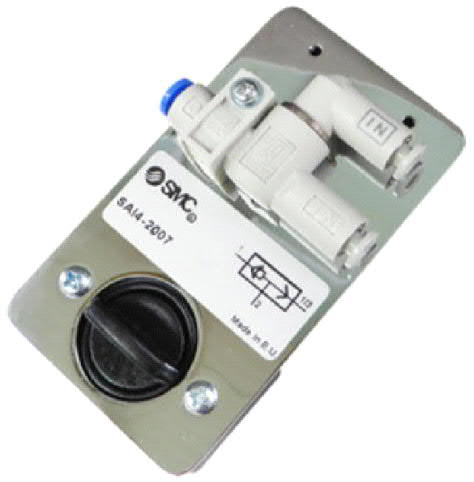

ODER-Verknüpfung

ODER-Verknüpfung

Artikelnummer: PN4007

  • einfacher Kreislauf Auswahlschalter mit "ODER"-Verknüpfung

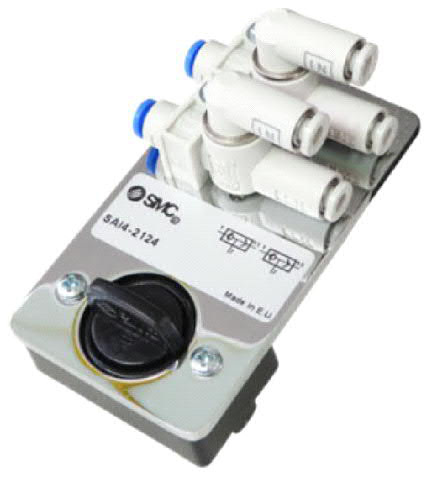

Doppeltes ODER-Ventil

Doppeltes "ODER"-Ventil

Artikelnummer: PN4124

  • doppelter Kreislauf Auswahlschalter mit "ODER"-Verknüpfung
UND-Ventil

"UND"-Verknüpfung

Artikelnummer: PN4006

  • einfaches Zweidruckventil mit "UND"-Verknüpfung

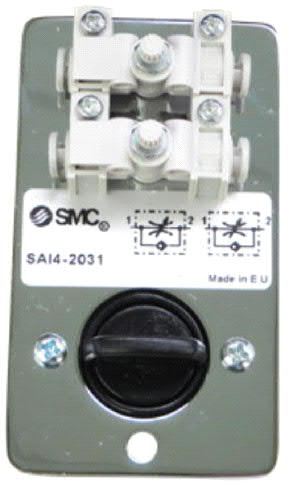

Zwei eindirektionale Durchflussregler

Zwei eindirektionale Durchflussregler

Artikelnummer: PN4031

  • eindirektional

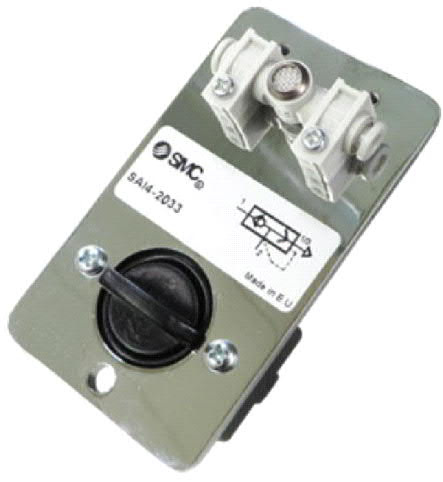

Schnellauslassventil

Schnellauslassventil

Artikelnummer: PN4033

  • Auslassventil mit Schalldämpfer

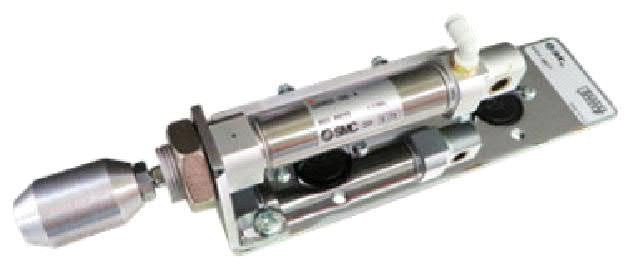

Zylinder einfachwirkend

1-fach wirkender Zylinder

Artikelnummer: PN4027

  • Grundstellung mit eingezogenem Ventilschaft
  • Material Edelstahl ø20 mm, Lauflänge 50 mm
  • elastische Dämpfung

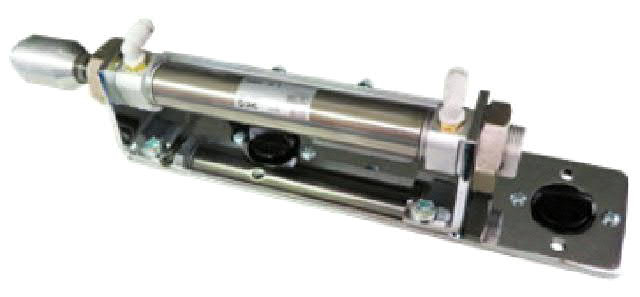

Zylinder doppeltwirkend mit Dämpfung

2-fach wirkender Zylinder

Artikelnummer: PN4026

  • Material Edelstahl ø20 mm, Lauflänge 100 mm
  • Schiene zum Einsetzen magnetischer Sensoren
  • elastische Dämpfung
Vakkumerzeuger

Vakkumerzeuger

Artikelnummer: PN4029

  • mit Saugnapf ø32 mm
  • mit Schalldämpfer
