Produkte

Regelungstechnik

PID Board 5120

PID Board

Artikelnummer: 5120

  • Universelles Übungsgerät für Regelungstechnik
  • Eingebaute Stromversorgung (kurzschlussfest)
  • Alle Grundversuche ohne Speicheroszilloskop möglich
  • Eingebaute Pre-Trigger-Schaltung garantiert vollständige Signaldarstellung
  • Als Versuchsobjekt im computergestützten Unterricht
  • Abm: 532x297x125mm (BxHxT) | WNr 90230010 | Urs DE | Gew. 3,5kg
Handbuch Datenblatt Verbindungstechnik

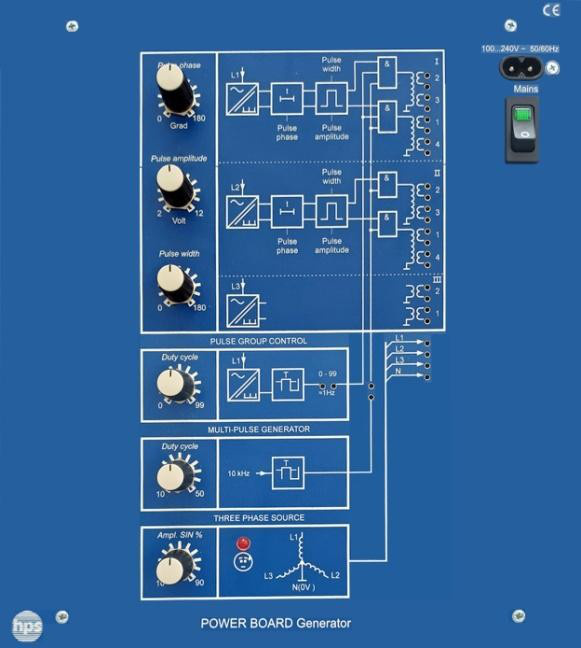

Power Board Generator 5125.10

Power Board Generator

Artikelnummer: 5125.10

  • Sinus-Drehstromversorgung für Kleinspannung, Amplitude einstellbar, 50 Hz
  • Multipuls-Generator, Tastverhältnis einstellbar
  • Impulsgruppensteuerung, einstellbar
  • 3-Phasen Anschnittsteuerung mit einstellbarer Pulsweite, Pulsphase und Pulsamplitude
  • Eingebaute Stromversorgung mit Netzschalter
  • Abm: 266x297x125mm (BxHxT) | WNr 90230010 | Urs DE | Gew. 1,3kg
Handbuch Datenblatt Verbindungstechnik

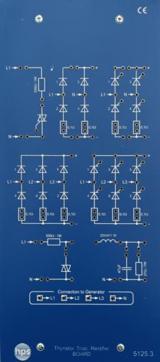

Tyristor Triac Rectifier Board 5125.11

Tyristor Triac Rectifier Board

Artikelnummer: 5125.11

  • Leistungselektronik mit Dioden für Gleichrichterschaltungen
  • Leistungstreiber: Thyristoren, Diac und Triac
  • Lastschaltung auf dem Board integriert
  • Versuche zur Phasenanschnittsteuerung
  • Ein- und dreiphasige Anwendungen möglich
  • Abm: 133x297x125mm (BxHxT) | WNr 90230010 | Urs DE | Gew. 1,0kg
Handbuch Datenblatt Verbindungstechnik
PWM Modulator H-Bride Board 5125.12

PWM Modulator H-Bride Board

Artikelnummer: 5125.12

  • PWM Modulator mit IGBT Leistungstreiber
  • PWM-Frequenz einstellbar
  • Impuls-Pausenverhältnis einstellbar
  • 2-Quadrant und 4-Quadrantbetrieb möglich
  • Eingebauter Sinusgenerator für sinusbewertete PWM
  • Last, auch zur Motorsimulation geeignet
  • Abm: 133x297x125mm (BxHxT) | WNr 90230010 | Urs DE | Gew. 1,0kg
Handbuch Datenblatt Verbindungstechnik
Step-Down, Step-Up, Voltage Inverting Converter 5125.13

Step-Down, Step-Up, Voltage Inverting Converter

Artikelnummer: 5125.13

  • Abwärtswandler (Step-Down Converter)
  • Aufwärtswandler (Step-Up Converter)
  • Umkehrwandler (Voltage Inverting Converter)
  • Eingebaute Stromversorgung mit Netzschalter
  • Abm: 133x297x125mm (BxHxT) | WNr 90230010 | Urs DE | Gew. 1,0kg
Handbuch Datenblatt Verbindungstechnik
Motor Board 5130

Motor Board

Artikelnummer: 5130

  • Universelle Drehzahlregelstrecke
  • Erweiterbar zur Temperatur- und Lichtregelung
  • Mit integrierter Vierquadrant-Anzeige
  • Mit veränderbarer Schwungmasse
  • Zweikanaliger Winkelencoder
  • Eingebauter Vierquadrant-Verstärker
  • Abm: 266x297x125mm (BxHxT) | WNr 90230010 | Urs DE | Gew. 2,5kg
Handbuch Datenblatt Zubehör
Servo Board 5131

Servo Board

Artikelnummer: 5131

  • Universelle Positionier Regelstrecke
  • Analoge Winkelerfassung
  • Zuschaltbare Störgröße (Getriebespiel)
  • Erweiterbar durch Reflexionslichtschranken
  • Digitale Drehzahl- und Drehrichtungserfassung
  • Digitale Steuereingänge für beide Drehrichtungen
  • Abm: 266x297x125mm (BxHxT) | WNr 90230010 | Urs DE | Gew. 2,5kg
Handbuch Datenblatt Zubehör
Stepping Board 5132

Stepping Board

Artikelnummer: 5132

  • Universelle Regelstrecke zur Leistungselektronik und Digitaltechnik
  • Einsatz als Synchronmotor und Schrittmotor
  • Digitale Winkel- und Drehzahlerfassung über Reflexionslichtschranke
  • Digitale Steuereingänge für beide Drehrichtungen
  • Mit eingebautem Phasenschieber und Steuerlogik
  • Bipolarer und unipolarer Betrieb des Schrittmotors
  • Abm: 266x297x125mm (BxHxT) | WNr 90230010 | Urs DE | Gew. 1,2kg
Handbuch Datenblatt Zubehör
