MAP 200 – Bearbeitungssysteme

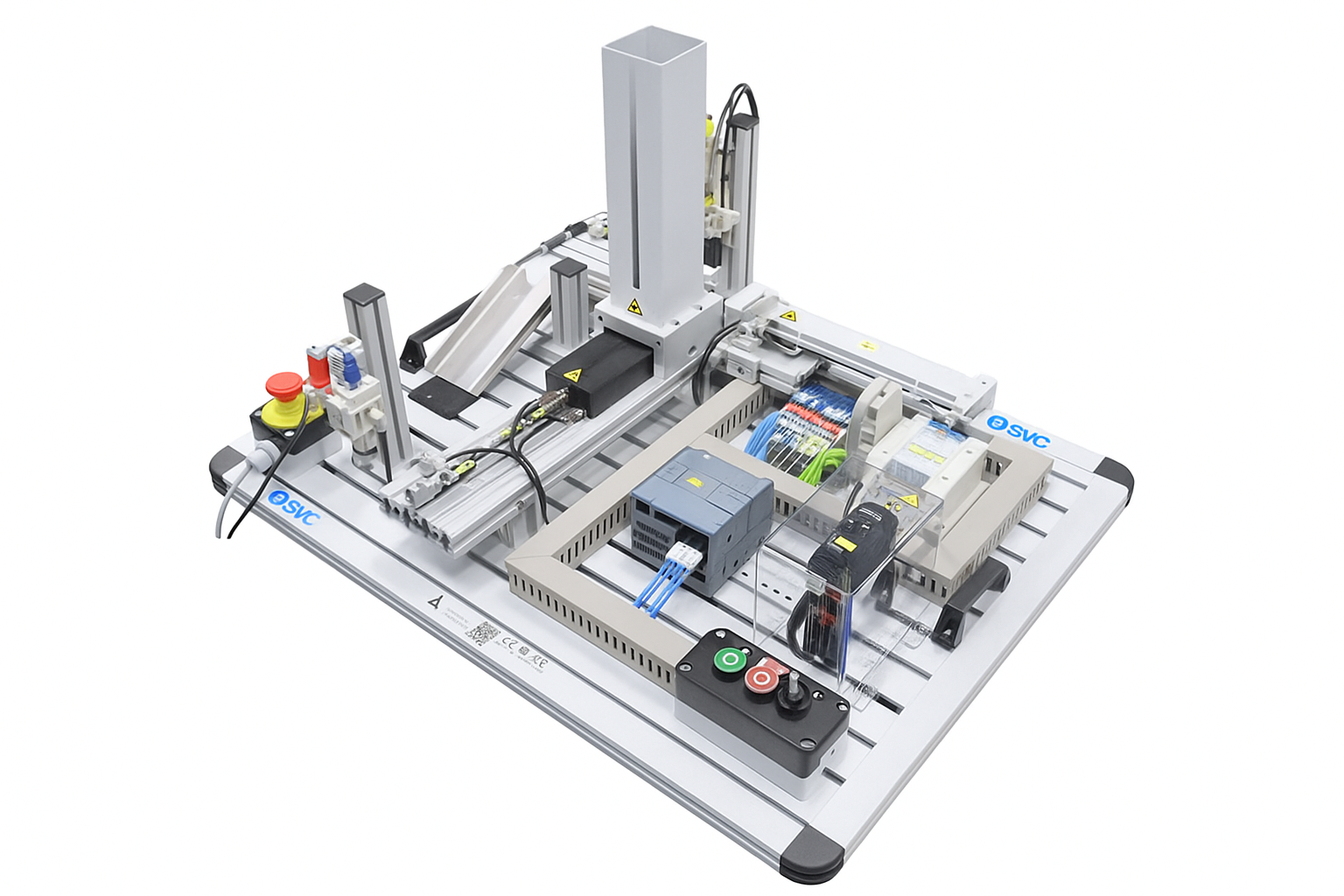

MAP 200 – Bearbeitungssystem

Das MAP 200 Bearbeitungssystem besteht aus sieben eigenständigen und modularen Einheiten, die verschiedene industrielle Bearbeitungstechniken abbilden. Es wurde speziell entwickelt, um praxisorientierte Kenntnisse in Pneumatik, Vakuumtechnik, Elektromotoren, Sensorik und Steuerungstechnik zu vermitteln.

Jede Einheit stellt einen kompletten Prozessschritt dar – von der Teilezuführung über das Handling bis hin zur Klassifizierung. Optional können Störungssimulationen, SCADA-Schnittstellen und E/A-Karten integriert werden. MAP-200 ist die perfekte Grundlage für die Ausbildung in industrieller Automatisierung und Mechatronik.

MAP-200 – Module

MAP-201

Teilezuführer mit Sensor und Auswerfer

Pneumatik / Sensorik

MAP-202

Zweiachsiger Manipulator mit Vakuumzugriff

Vakuumtechnik

MAP-203

Vertikaler Drehmanipulator mit Innengreifer

Handling

MAP-204

Horizontaler Schwenkmanipulator mit Außengreifer

Handhabung

MAP-205

Integrierte Minizelle für Montagetechnik

Montage / Störungssimulation

MAP-206

Manipulator für elektrische Effektoren

Servotechnik / HMI

MAP-207

Manipulator zur Klassifizierung von Teilen

Automatisierung

Technologien und Kompetenzen

Schwerpunkte:
  • Pneumatik / Vakuumtechnik
  • Sensorik / Aktoren
  • Bewegungssteuerung
  • Programmierung und SPS
  • SCADA / HMI
  • Fehlerdiagnose / Analyse
Datenblatt

Beschreibung der MAP-200 Module

MAP-201 – Teilezuführer mit Sensor und Auswerfer

Schwerkraft-Teilezuführung mit pneumatischem Auswerfer für falsch positionierte Teile. Prüft über Sensorik die korrekte Lage des Werkstücks und sortiert fehlerhafte automatisch aus. Inklusive optionaler Störungseinheit TROUB-200.

MAP-202 – Zweiachsiger Manipulator mit Vakuumzugriff

Zweiachsiger Portalmanipulator, der Werkstücke mit drei Saugnäpfen transportiert. Ideal zur Schulung von Vakuum-Handling und Pneumatiksteuerung.

MAP-203 – Vertikaler Drehmanipulator mit Innengreifer

Drehmanipulator mit pneumatischem Innengreifer für die Positionsverlagerung eines Teils. Lehrsystem für Greiftechnik und Bewegungssteuerung.

MAP-204 – Horizontaler Schwenkmanipulator mit Außengreifer

Schwenkmanipulator mit pneumatischem Außengreifer, um Werkstücke zwischen Stationen zu bewegen. Kompatibel mit TROUB-200.

MAP-205 – Integrierte Montagestation

Vereint MAP-201 bis MAP-204 in einer Minizelle. Führt Montage und Demontage eines mehrteiligen Werkstücks durch. Mit integrierter Störungssimulation (TROUB-200) und optionaler SCADA-Schnittstelle.

MAP-206 – Manipulator für elektrische Effektoren

Dreiachsiger Manipulator (XY-Servo + Z-DC) mit integriertem HMI und SPS. Zum Handling von Metallteilen – ideal für elektrische Antriebe, Achssteuerung und HMI-Training.

MAP-207 – Manipulator zur Klassifizierung von Teilen

Automatisiertes System zur Erkennung, Sortierung und Ausscheidung von Teilen nach Größe und Material. Steuerbar über externe SPS oder PC mit autoSIM-200.
