proportionale Hydraulik Stufe 1:
Komposition der verschiedenen Stufen
▼
Schnellzugriff:

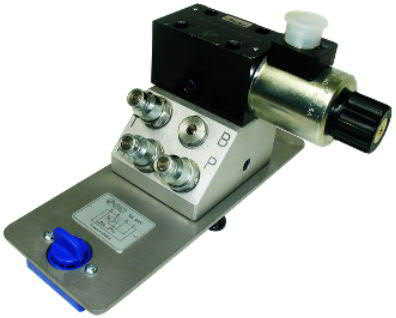

Proportionales Druckbegrenzungsventil
Artikelnummer: HY9301
- Regelt den Maximaldruck mithilfe eines elektrischen Steuersignals
- Direktsteuerung
- Maximaldruck: 105 bar
- Mit Proportionalspule für 0 - 0,8 A
- Auf Grundplatte mit Schnellsteckern R 1/4”
- Normalisiertes Ventil TN 6
- *Anschlussteil für Proportionalspule SAI9303 erforderlich

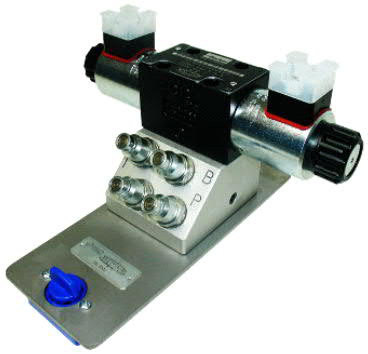

Proportionales 4/3-Verteilerventil
Artikelnummer: HY9302
- 4/3-Wege-Ventil mit progressiver Öffnung abhängig vom elektrischen Steuersignal
- Direktsteuerung, Federzentrierung
- Mittelstellung geschlossen
- Nominale Durchflussmenge Q = 6 l/min
- Maximaldruck: 315 bar
- Spulen 24 V, 0~0,85 A
- Auf Grundplatte mit Schnellsteckern R 1/4”
- TN6-genormtes Ventil
- *Anschlussteil für Spulen SAI9303 erforderlich

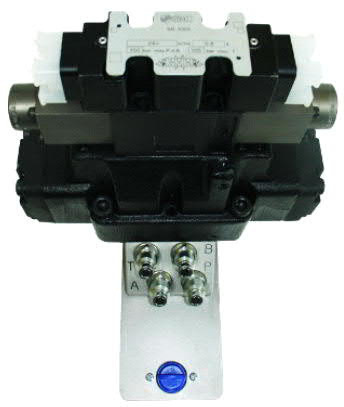

Proportionales 4/3-Verteilerventil mit Pilotstufe
Artikelnummer: HY9304
- 4/3-Wege-Ventil mit progressiver Öffnung abhängig vom elektrischen Steuersignal
- Mit Haupt- und Pilotstufe
- Indirektsteuerung, Federzentrierung
- Mittelstellung geschlossen
- Maximaldruck: 210 bar
- Spulen 24 V, 0~1,1 A
- Pilotventile X und Y intern
- Auf Grundplatte mit Schnellsteckern R 1/4”
- TN10-genormtes Ventil
- *Anschlussteil für Spulen SAI9303 erforderlich
Versorgungsmodul für zwei Proportionale
Artikelnummer: HY9309-I0
- Elektronisches Gerät zur Eingabe des Sollwertes für Proportionalventile
- Handsteuerung
- Potentiometer zur Regulierung der Ausgangsstärke zu den Spulen a und b
- Auswahlschalter Ditherfrequenz on/off und Regulierung des Frequenzwerts
- Maximale Intensität = 0,9 A pro Spule
- Zwei Amperemeter zur Anzeige der Spulenintensität
- Interner elektronischer Überlastschutz
Satz Anschlüsse für Proportionalspulen
Artikelnummer: HY9303
- Anschlüsse mit LED-Anzeige (Display)
- Länge 1,5 m
- Umfasst zwei Einheiten (einen schwarzen und einen grauen Anschluss)
